Biến tần Yaskawa J1000 0.75/1.1kW 220V, CIMR-JT2A0006BAA

1. Giới thiệu

Trong môi trường công nghiệp hiện đại, điều khiển tốc độ động cơ là yếu tố quan trọng để tối ưu hóa hiệu suất và tiết kiệm năng lượng. Biến tần Yaskawa J1000 0.75/1.1kW 220V, mã CIMR-JT2A0006BAA, là một giải pháp tiên tiến được thiết kế để đáp ứng nhu cầu khắt khe trong các ứng dụng công nghiệp. Nhờ vào công nghệ điều khiển V/f hiện đại, thiết kế nhỏ gọn và tính năng thân thiện với người sử dụng, biến tần J1000 cung cấp hiệu suất vượt trội, độ tin cậy cao và khả năng điều khiển tốc độ động cơ chính xác.

CIMR-JT2A0006BAA

2. Thông số kỹ thuật chi tiết

• Chế độ điều khiển: V/f
• Công suất: 0.75kW (ND) / 1.1kW (HD)
• Điện áp: 3 pha, 200V đến 240V
• Tần số đầu ra: 0.01Hz đến 400Hz
• Dòng điện đầu ra: 3.5A (ND) / 5A (HD)
• Momen xoắn khởi động: 150% / 3Hz
• Dải điều khiển tốc độ: 1:20 đến 1:40
• Thời gian tăng tốc/giảm tốc: 0.0 đến 6000.0s
• Momen xoắn phanh:
  • Momen giảm tốc tức thời trung bình: Trên 150% với động cơ 0.1/0.2kW, Trên 100% với động cơ 0.4/0.75kW, Trên 50% với động cơ 1.5kW, Trên 20% với động cơ từ 2.2kW trở lên.
  • Momen tái tạo liên tục: Xấp xỉ 20% (125% với tùy chọn điện trở phanh: 10% ED, 10s, transistor phanh bên trong).
• Chức năng bảo vệ: Quá dòng, Quá áp, Thấp áp, Quá tải, Quá nhiệt, Mất pha đầu vào, Mất pha đầu ra, Ngắn mạch, Lỗi nối đất, Chống dừng.
• Môi trường hoạt động:
  • Nhiệt độ môi trường: -10°C đến +50°C (khung mở), -10°C đến +40°C (vỏ bọc).
  • Độ ẩm: 95% RH hoặc thấp hơn (không ngưng tụ).
  • Nhiệt độ bảo quản: -20°C đến +60°C.
  • Độ cao: Lên đến 1000 mét.
• Tiêu chuẩn:
  • UL508C.
  • IEC/EN 61800-3.
  • IEC/EN 61800-5-1.
• Thiết kế bảo vệ: IP20 khung gầm, UL Type 1 (tùy chọn).
• Phương pháp làm mát:
  • Tự làm mát (đối với biến tần có dòng điện đầu ra định mức dưới 3A).
  • Quạt làm mát (đối với biến tần có dòng điện đầu ra định mức từ 3A trở lên).

3. Hướng dẫn lắp đặt

3.1 Lắp đặt biến tần

• Lựa chọn vị trí lắp đặt: Chọn vị trí lắp đặt khô ráo, thoáng mát, tránh ánh nắng trực tiếp, bụi bẩn và các chất gây ăn mòn.
• Khoảng cách lắp đặt: Đảm bảo khoảng cách tối thiểu 30mm giữa biến tần và các thiết bị khác để đảm bảo thông gió tốt.
• Hướng lắp đặt: Lắp đặt biến tần theo chiều dọc để tối ưu hóa hiệu quả làm mát.
• Cố định biến tần: Sử dụng vít thích hợp để gắn cố định biến tần vào tủ điện hoặc bề mặt lắp đặt.

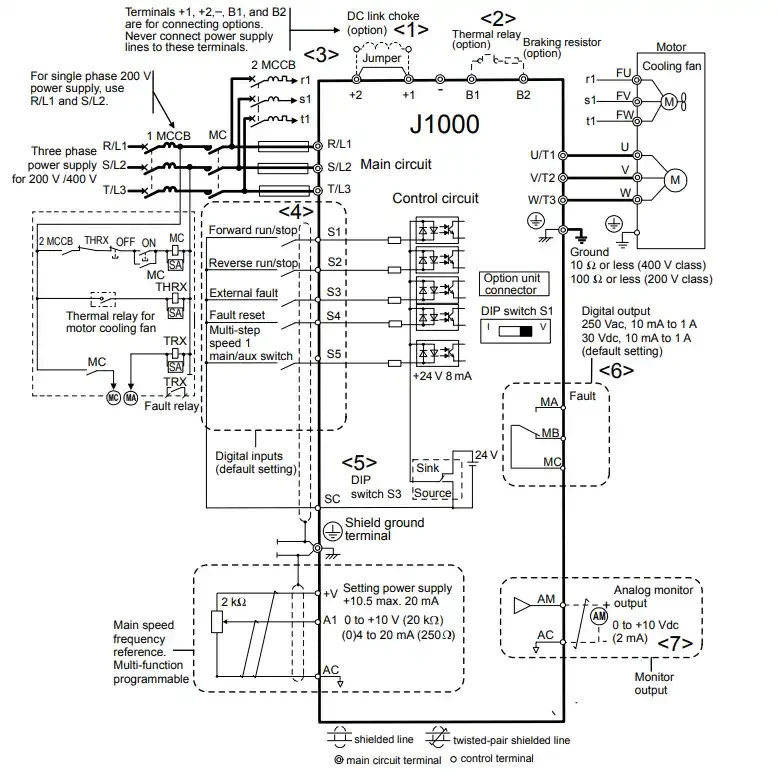

3.2 Đấu nối biến tần

• Ngắt nguồn điện: Trước khi đấu nối, chắc chắn nguồn điện đã được ngắt hoàn toàn.
• Đấu nối mạch động lực: Kết nối dây nguồn vào các cực đầu vào R/L1, S/L2 và T/L3, kết nối động cơ vào các cực đầu ra U/T1, V/T2 và W/T3.
• Đấu nối mạch điều khiển: Kết nối các thiết bị điều khiển như nút nhấn, công tắc, cảm biến, PLC vào các cực điều khiển tương ứng.
• Nối đất: Đảm bảo nối đất cho biến tần và động cơ một cách an toàn và đáng tin cậy.

3.3 Kiểm tra và vận hành

• Kiểm tra đấu nối: Trước khi cấp nguồn, kiểm tra kỹ lưỡng các kết nối để đảm bảo đúng và chắc chắn.
• Cấp nguồn: Sau khi kiểm tra, cung cấp nguồn điện cho biến tần.
• Cài đặt tham số: Cài đặt các tham số biến tần phù hợp với loại động cơ và ứng dụng.
• Chạy thử: Chạy thử biến tần và động cơ để kiểm tra hoạt động.

4. Ứng dụng

Biến tần Yaskawa J1000 0.75/1.1kW 220V, mã CIMR-JT2A0006BAA, là giải pháp lý tưởng cho điều khiển tốc độ động cơ trong nhiều ứng dụng công nghiệp khác nhau. Các ứng dụng tiêu biểu bao gồm:

• Quạt: Điều khiển tốc độ quạt gió, quạt thông gió, quạt hút bụi, quạt làm mát, giúp tối ưu hóa lưu lượng gió và tiết kiệm năng lượng.
• Bơm: Điều khiển tốc độ bơm nước, dầu, hóa chất, giúp duy trì áp suất ổn định, bảo vệ hệ thống và tiết kiệm điện.
• Băng tải: Điều khiển tốc độ băng tải, giúp vận chuyển hàng hóa hiệu quả và ổn định.
• Các ứng dụng công nghiệp khác: Biến tần J1000 cũng có thể được ứng dụng trong máy đóng gói, máy in, máy chế biến gỗ, máy dệt, và nhiều ứng dụng khác.

5. Lợi ích

• Hiệu suất cao: Công nghệ điều khiển V/f tiên tiến mang lại hiệu suất vận hành ổn định và hiệu quả.
• Tiết kiệm năng lượng: Điều chỉnh tốc độ động cơ theo nhu cầu thực tế giúp giảm thiểu lãng phí năng lượng.
• Độ tin cậy cao: Thiết kế bảo vệ toàn diện và linh kiện chất lượng cao giúp biến tần hoạt động bền bỉ.
• Dễ sử dụng: Giao diện dễ sử dụng, giúp cài đặt và bảo trì đơn giản.
• Tiết kiệm không gian: Thiết kế nhỏ gọn phù hợp với những ứng dụng không gian hạn chế.

6. Kết luận

Biến tần Yaskawa J1000 0.75/1.1kW 220V, CIMR-JT2A0006BAA, là lựa chọn tuyệt vời cho các ứng dụng công nghiệp yêu cầu điều khiển tốc độ động cơ. Với hiệu suất vượt trội, độ tin cậy cao và tính năng dễ sử dụng, J1000 giúp tối ưu hóa hoạt động hệ thống, tiết kiệm năng lượng và nâng cao hiệu quả sản xuất.
