Servo Drive Yaskawa SGDV-180A01A 2kW 220V

1. Giới thiệu

Servo Drive Yaskawa SGDV-180A01A 2kW 220V là bộ điều khiển servo công suất 2kW, điện áp 220V, thuộc dòng Σ-V Series của Yaskawa, một trong những nhà cung cấp hàng đầu trong lĩnh vực tự động hóa công nghiệp. Sản phẩm này được thiết kế để đáp ứng các yêu cầu khắt khe về định vị tốc độ cao, độ chính xác cực kỳ cao và hiệu suất vượt trội. Với khả năng tối ưu hóa hiệu suất, SGDV-180A01A là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp, giúp nâng cao độ chính xác trong các quy trình sản xuất và ứng dụng trong nhiều lĩnh vực, từ máy công cụ CNC đến robot công nghiệp.

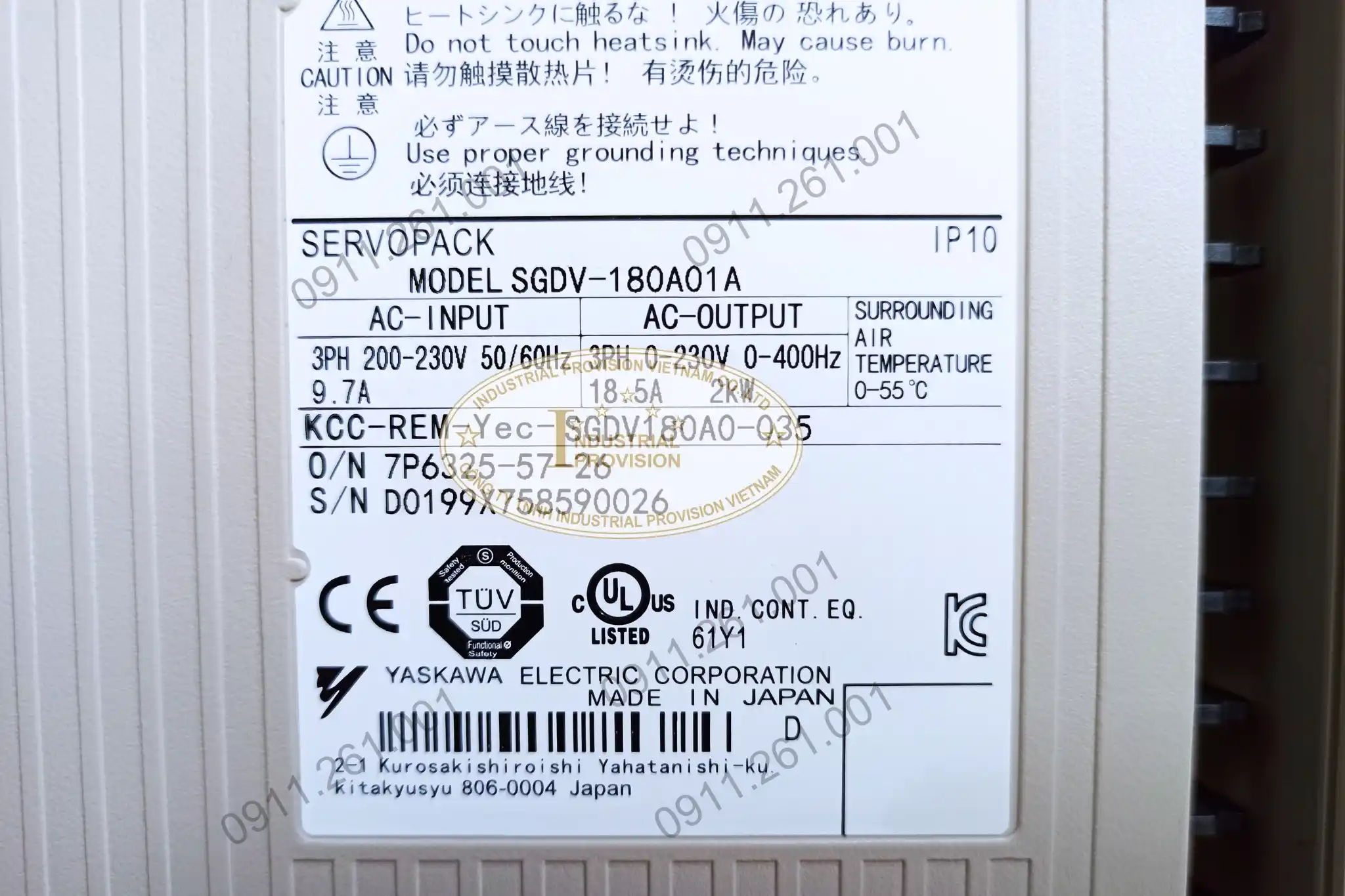

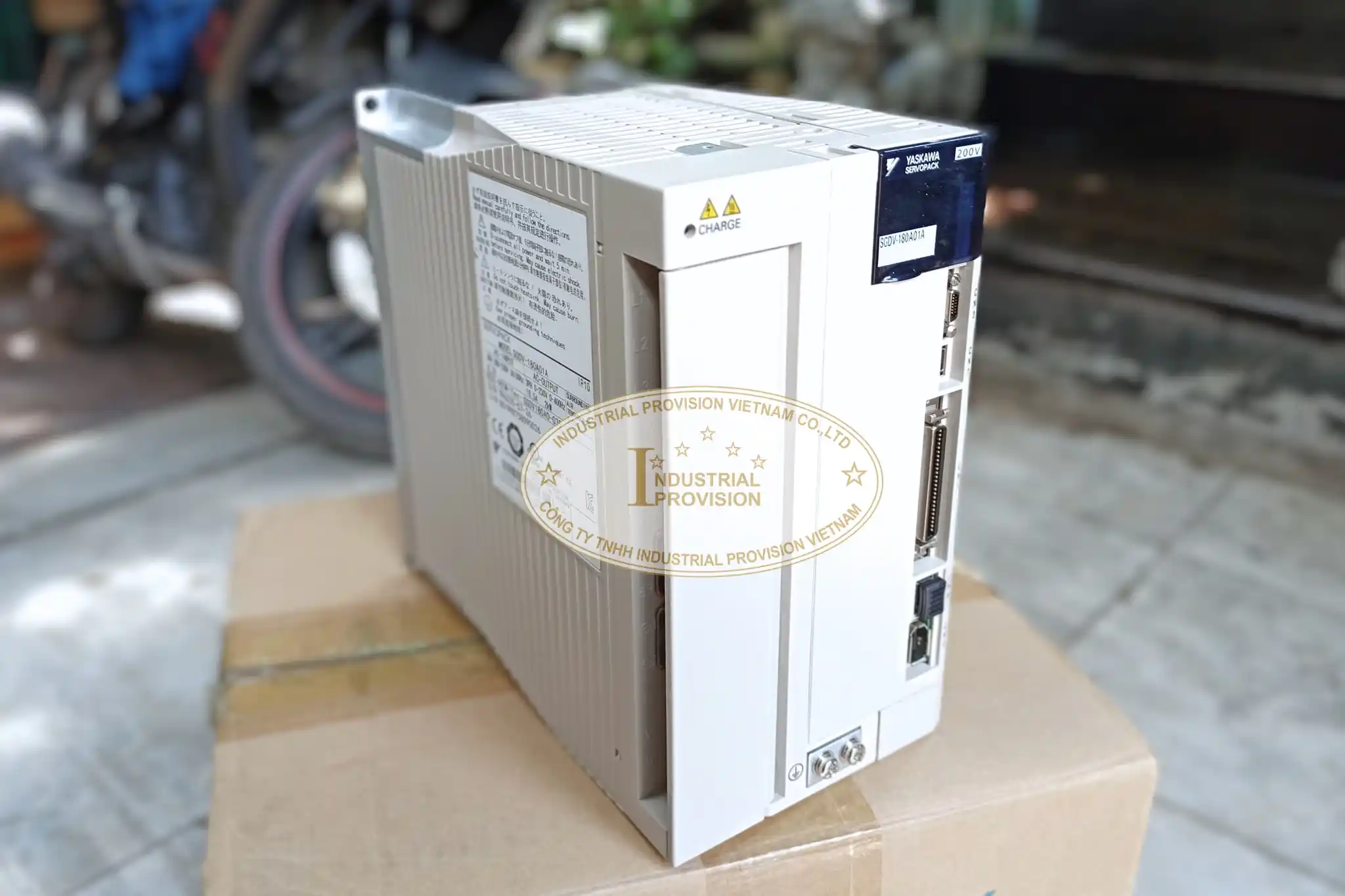

SGDV-180A01A

2. Thông số kỹ thuật chi tiết

Servo Drive Yaskawa SGDV-180A01A có các thông số kỹ thuật như sau:

• Dòng điện đầu ra:
  • Liên tục: 18.5A
  • Tức thời tối đa: 42A
• Điện áp cung cấp:
  • Mạch chính: 200-230 VAC (Đơn pha)
  • Mạch điều khiển: 200-230 VAC (Đơn pha)
• Tần số: 50/60 Hz
• Công suất: 2 kW
• Điện áp động cơ: 220 V
• Encoder: 17 bit (tăng dần/tuyệt đối)
• Chế độ điều khiển: Tốc độ, vị trí, mô-men xoắn
• Khả năng quá tải:
  • 150% trong 10 giây
  • 200% trong 0.5 giây
• Chức năng bảo vệ: Quá dòng, quá áp, điện áp thấp, quá tải
• Nhiệt độ hoạt động: 0°C đến +55°C
• Độ ẩm môi trường: 90% RH hoặc thấp hơn (không ngưng tụ)
• Cổng kết nối:
  • CN1: Tín hiệu I/O
  • CN2: Encoder
  • CN3: Cổng kết nối với máy tính
  • CN5: Cổng analog
• Kích thước: 120 mm × 50 mm × 140 mm

3. Hướng dẫn lắp đặt

Để đảm bảo Servo Drive Yaskawa SGDV-180A01A hoạt động tối ưu và bền bỉ, thực hiện các bước lắp đặt sau:

1. Lắp đặt SERVOPACK
   Đảm bảo SERVOPACK được lắp đặt trên bề mặt phẳng, ổn định và có không gian xung quanh để tản nhiệt hiệu quả. Tránh để thiết bị bị quá nhiệt trong quá trình vận hành.
2. Kết nối nguồn điện
   Kết nối dây nguồn vào mạch chính (nguồn ba pha) và mạch điều khiển (nguồn đơn pha) theo đúng yêu cầu về điện áp ghi trên thiết bị. Kiểm tra kỹ polar của nguồn điện trước khi kết nối.
3. Kết nối động cơ servo
   Sử dụng cáp động cơ chính để kết nối động cơ servo với SERVOPACK. Đảm bảo kết nối chính xác và chắc chắn.
4. Kết nối encoder
   Cắm encoder vào cổng CN2 để đảm bảo quá trình phản hồi chính xác.
5. Kết nối các tín hiệu I/O
   Kết nối các tín hiệu I/O vào cổng CN1 để đồng bộ hóa các tín hiệu trong hệ thống tự động hóa.
6. Cấp nguồn và kiểm tra
   Cấp điện cho SERVOPACK và kiểm tra hệ thống để đảm bảo tất cả kết nối hoạt động chính xác.

4. Ứng dụng

Servo Drive Yaskawa SGDV-180A01A 2kW 220V được ứng dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu độ chính xác cao và tốc độ điều khiển nhanh. Các ứng dụng tiêu biểu bao gồm:

• Máy công cụ CNC: điều khiển chính xác chuyển động của các trục trong máy tiện CNC, máy phay CNC, máy cắt CNC, giúp gia công các chi tiết phức tạp với độ chính xác cực kỳ cao, giảm thiểu sai sót và lãng phí nguyên liệu. Khả năng điều khiển tốc độ cao của sản phẩm này giúp tăng năng suất và hiệu quả gia công.
• Robot công nghiệp: giúp điều khiển chuyển động của khớp robot, cho phép robot thực hiện các thao tác phức tạp một cách linh hoạt và chính xác, hỗ trợ tăng cường hiệu suất công việc trong các dây chuyền sản xuất tự động.

• Hệ thống băng tải: Sản phẩm này giúp điều khiển tốc độ và vị trí của băng tải, đảm bảo vận chuyển hàng hóa một cách chính xác và hiệu quả trong các nhà máy, kho bãi và các hệ thống phân phối.
• Máy đóng gói tự động: giúp điều khiển tốc độ và vị trí của cánh tay robot trong các hệ thống máy đóng gói tự động, đảm bảo quy trình đóng gói được thực hiện chính xác và đồng bộ.
• Máy in công nghiệp: Điều khiển chính xác vị trí của đầu in, đảm bảo chất lượng in ấn sắc nét và đồng đều, đáp ứng yêu cầu khắt khe của ngành công nghiệp in ấn.

5. Kết luận

Servo Drive Yaskawa SGDV-180A01A là một giải pháp điều khiển động cơ servo lý tưởng cho các ứng dụng công nghiệp yêu cầu hiệu suất cao, độ chính xác tuyệt vời và tính linh hoạt cao. Với khả năng định vị tốc độ cao, chế độ điều khiển đa dạng, và các tính năng bảo vệ an toàn, là sự lựa chọn hàng đầu cho các hệ thống điều khiển chuyển động hiện đại. Sản phẩm này không chỉ giúp tối ưu hóa quy trình sản xuất mà còn đảm bảo tính ổn định và độ tin cậy cao, mang lại lợi ích lâu dài cho doanh nghiệp. Liên hệ ngay với chúng tôi để được tư vấn và báo giá!
