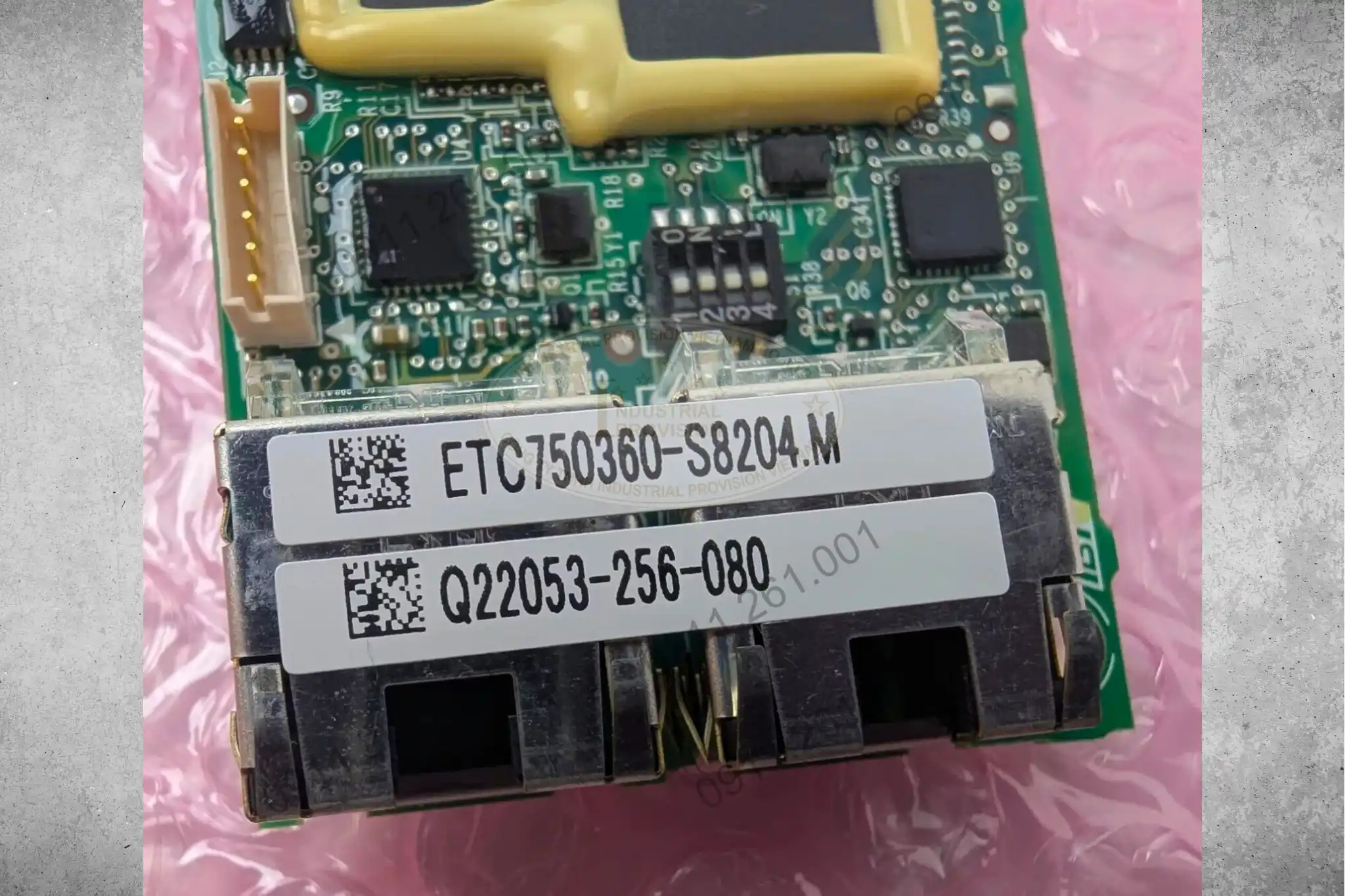

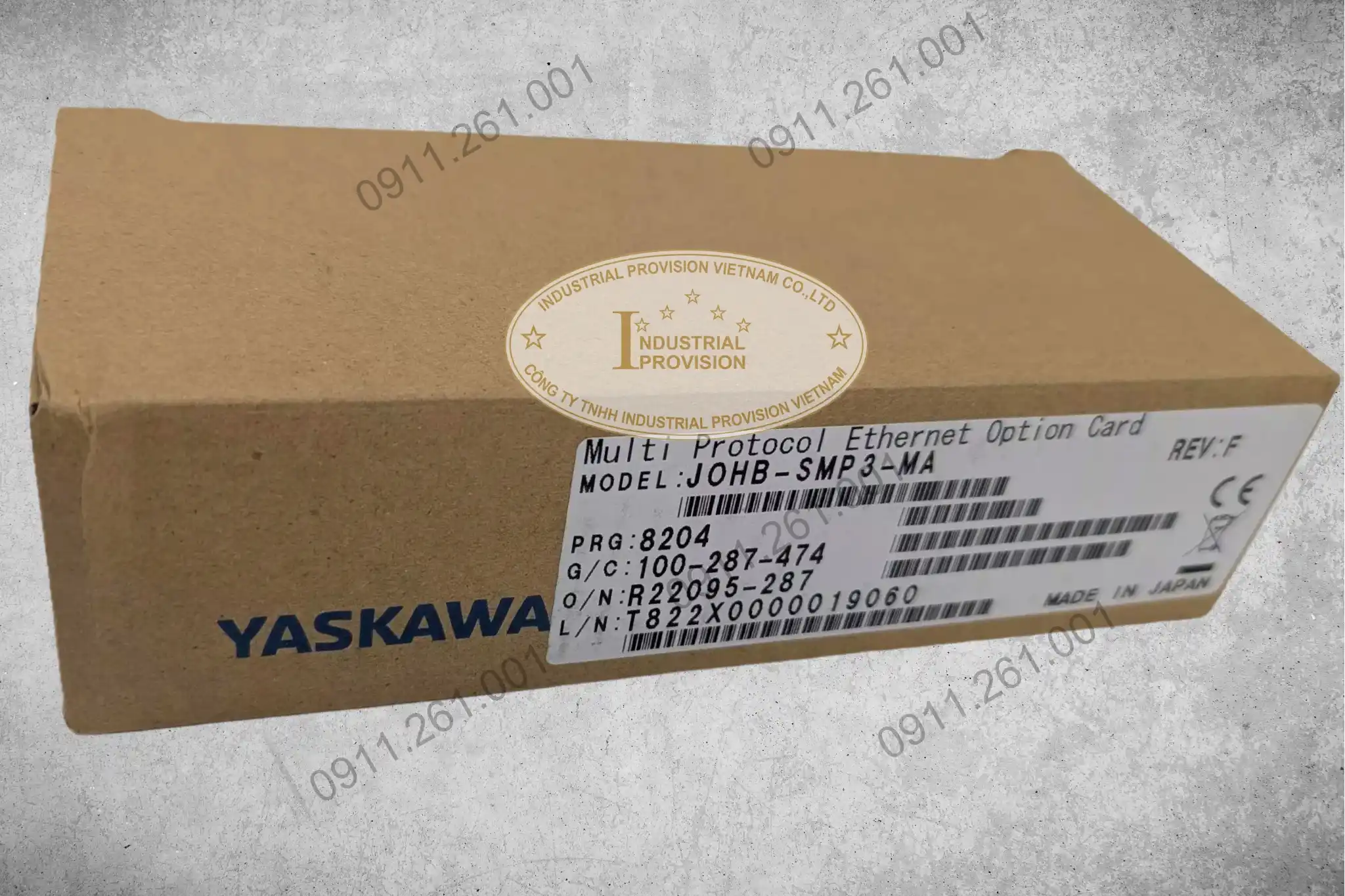

Card JOHB-SMP3 (ETC750360-S8204) Yaskawa truyền thông Mechatrolink 4

1. Giới thiệu

Trong kỷ nguyên Công nghiệp 4.0 và tự động hóa thông minh, việc kết nối và đồng bộ hóa các thiết bị trong một hệ thống sản xuất đóng vai trò then chốt. Yaskawa Electric Corporation, nhà sản xuất hàng đầu thế giới về biến tần, động cơ servo và robot công nghiệp, luôn tiên phong trong việc cung cấp các giải pháp kết nối mạng hiệu suất cao. Card tùy chọn (Option Card) Yaskawa JOHB-SMP3 được thiết kế đặc biệt để đáp ứng nhu cầu tích hợp biến tần Yaskawa vào mạng MECHATROLINK-4 (ML4) – một mạng Ethernet công nghiệp tốc độ cao, hiệu suất vượt trội do Hiệp hội MECHATROLINK (MMA) phát triển.

Card JOHB-SMP3 (Model: JOHB-SMP3) không chỉ đơn thuần là một bộ chuyển đổi giao thức. Nó là cầu nối thông minh, cho phép biến tần Yaskawa (các dòng tương thích như GA500, GA700, GA800) giao tiếp liền mạch và đồng bộ với các bộ điều khiển trung tâm (PLC), hệ thống servo, robot và các thiết bị I/O khác trong cùng một mạng MECHATROLINK-4. Việc tích hợp này mở ra khả năng điều khiển tập trung, giám sát thời gian thực và thu thập dữ liệu toàn diện từ cấp thiết bị đến cấp cell sản xuất, đặt nền móng vững chắc cho việc xây dựng nhà máy thông minh và linh hoạt.

Sản phẩm này là một phần quan trọng trong việc hiện thực hóa khái niệm i³-Mechatronics (intelligent, integrated, innovative) của Yaskawa, nhấn mạnh vào việc tích hợp dữ liệu số và điều khiển thông minh để tối ưu hóa quy trình sản xuất. Với JOHB-SMP3 MECHATROLINK-4, doanh nghiệp có thể khai thác tối đa tiềm năng của biến tần Yaskawa, nâng cao độ chính xác điều khiển, tăng tốc độ phản ứng hệ thống và đơn giản hóa kiến trúc mạng.

2. Ưu điểm Vượt trội và Lợi ích Chính

Việc trang bị Card JOHB-SMP3 MECHATROLINK-4 cho biến tần Yaskawa mang lại nhiều lợi ích thiết thực cho hệ thống tự động hóa:

• Giao tiếp Tốc độ Cao và Đồng bộ Hóa Chính xác: MECHATROLINK-4 với tốc độ 100 Mbps và chu kỳ truyền thông cực ngắn (tối thiểu 250 µs) đảm bảo việc trao đổi dữ liệu điều khiển và trạng thái diễn ra gần như tức thời. Điều này cực kỳ quan trọng cho các ứng dụng đòi hỏi độ chính xác cao về thời gian và đồng bộ hóa chuyển động giữa nhiều trục (ví dụ: robot, máy CNC, hệ thống cấp phôi).
• Tích hợp Hệ thống Toàn diện: Cho phép biến tần hoạt động hài hòa cùng các thiết bị MECHATROLINK-4 khác như bộ điều khiển Yaskawa (YRM1010, MPX series), động cơ servo Sigma series, robot Motoman. Tất cả giao tiếp trên một mạng duy nhất, sử dụng chung một giao thức, loại bỏ sự phức tạp của việc dùng nhiều gateway hay bộ chuyển đổi.
• Thu thập Dữ liệu Thông minh: Card JOHB-SMP3 cho phép bộ điều khiển truy cập sâu vào các thông số vận hành, trạng thái lỗi, dữ liệu giám sát (dòng điện, điện áp, tần số, mô-men xoắn…) của biến tần trong thời gian thực. Dữ liệu này là nguồn tài nguyên quý giá cho việc phân tích hiệu suất, bảo trì dự đoán và tối ưu hóa năng lượng.
• Điều khiển Linh hoạt và Mạnh mẽ: Thông qua các lệnh MECHATROLINK-4 (Standard Inverter Profile Commands như INV_CTL, INV_CTL_EX, PRM_RD, PRM_WR), bộ điều khiển có thể ra lệnh chạy/dừng, thay đổi tốc độ, mô-men xoắn, đọc/ghi tham số, reset lỗi, điều khiển I/O số tích hợp… một cách dễ dàng và nhanh chóng.
• Đơn giản hóa Thiết kế và Lắp đặt: Sử dụng cáp Ethernet Cat5e tiêu chuẩn và đầu nối RJ45 phổ biến giúp giảm chi phí và công sức đi dây so với các giải pháp kết nối song song hoặc fieldbus truyền thống. Việc cấu hình địa chỉ trạm (Station Address) và lựa chọn giao thức (qua DIP Switch) cũng rất trực quan.
• Nâng cao Hiệu quả Sản xuất: Tăng tốc độ chu trình máy, giảm thời gian dừng, cải thiện độ chính xác sản phẩm và tăng khả năng đáp ứng linh hoạt của dây chuyền sản xuất.

3. Thông số Kỹ thuật Chi tiết (Detailed Specifications)

Card Yaskawa JOHB-SMP3 MECHATROLINK-4 được thiết kế với các thông số kỹ thuật đáp ứng yêu cầu khắt khe của môi trường công nghiệp:

• Giao thức (Protocol):
  • Mạng chính: MECHATROLINK-4 (ML4)
  • Tuân thủ Profile: Standard Inverter Profile
  • Chế độ truy cập: Cyclic Communication, Event Driven Communication (tùy thuộc cấu hình Master)
• Thông số Mạng (Network Parameters):
  • Tốc độ truyền (Communication Speed): 100 Mbps (Full-duplex)
  • Chu kỳ truyền thông tối thiểu (Minimum Transmission Cycle): 250 μs [Source 480]
  • Chu kỳ truyền thông tối đa (Maximum Transmission Cycle): 8 ms (card), 32 ms (khuyến nghị cho hệ thống) [Source 480, 436]
  • Độ dài dữ liệu (Data Length): 32 bytes đến 96 bytes (thiết lập từ bộ điều khiển) [Source 174, 480]
  • Địa chỉ trạm (Station Address): Thiết lập qua tham số F6-20 của biến tần (0 – FFEF Hex) [Source 162]
  • Loại cáp khuyến nghị (Recommended Cable): Shielded Cat5e (Cáp có vỏ bọc chống nhiễu) [Source 153]
  • Đầu nối (Connector): 2 x RJ45 (Port 1 – CN1A, Port 2 – CN1B) [Source 67]
  • Khoảng cách truyền tối đa: 100m (giữa 2 thiết bị) [Source 138]
• Chỉ thị LED (LED Indicators): [Source 71, 74]
  • MS (Module Status): Trạng thái card (Xanh lá: OK, Đỏ: Lỗi, Nhấp nháy: Khởi tạo/Lỗi)
  • NS (Network Status): Trạng thái mạng MECHATROLINK-4 (Xanh lá: Đã kết nối Master, Tắt: Chưa kết nối)
  • LINK/ACT (Port 1 & 2): Trạng thái liên kết vật lý và hoạt động mạng (Xanh lá: Có liên kết, Nhấp nháy: Có dữ liệu truyền/nhận)
  • 10/100 (Port 1 & 2): Tốc độ kết nối (Xanh lá: 100 Mbps, Tắt: 10 Mbps hoặc không có liên kết)
• Cài đặt (Settings):
  • DIP Switch S1: Lựa chọn giao thức (Phải đặt ON-ON-OFF-OFF cho MECHATROLINK-4) [Source 152]
  • Tham số biến tần: Cấu hình chi tiết hoạt động mạng (F6-xx, F7-xx, b1-xx…) [Source 155-167]
• Môi trường Hoạt động (Environmental): [Source 481]
  • Nhiệt độ hoạt động: -10°C đến +50°C
  • Nhiệt độ lưu trữ: -20°C đến +60°C
  • Độ ẩm: Lên đến 95% RH (không ngưng tụ)
  • Vị trí lắp đặt: Trong nhà, tránh bụi, khí ăn mòn, dầu mỡ, ánh nắng trực tiếp, rung động mạnh.
  • Độ cao: Lên đến 1000m (có thể hoạt động ở độ cao lớn hơn tùy theo điều kiện và dòng biến tần, tham khảo manual biến tần)
• Tiêu chuẩn (Standards): CE, UKCA, KC [Source 459, 470, 475]
• Kích thước và Trọng lượng: (Thông tin này thường có trong datasheet riêng, không có trong manual này – nếu có, bổ sung vào đây).

Bảng Tóm tắt Thông số Kỹ thuật Chính:

4. Khả năng Tương thích và Yêu cầu Hệ thống

Để đảm bảo MECHATROLINK-4 hoạt động chính xác, cần đáp ứng các yêu cầu về tương thích phần cứng và phần mềm:

• Biến tần Yaskawa Tương thích: [Source 51]
  • GA500: Yêu cầu phiên bản firmware (software version) 1021 trở lên. Lưu ý: Cần sử dụng bộ kit lắp đặt JOHB-GA50 (bán riêng) khi lắp card này vào biến tần GA500. [Source 68, 109, 144]
  • GA700: Yêu cầu phiên bản firmware 1043 trở lên. Lắp đặt trực tiếp vào biến tần.
  • GA800: Yêu cầu phiên bản firmware 9022 trở lên (lưu ý dấu “>”, tức là phải cao hơn 9022). Lắp đặt trực tiếp vào biến tần.
  • Kiểm tra phiên bản firmware trên nhãn biến tần (mục “PRG”) hoặc qua tham số. [Source 52]
• Bộ điều khiển (Master Controller):
  • Bất kỳ bộ điều khiển PLC hoặc Motion Controller nào hỗ trợ giao thức MECHATROLINK-4 Master.
  • Ví dụ: Bộ điều khiển Yaskawa YRM1010, MPX1310, MPX1012J (Tham khảo từ tài liệu trước đó, cần kiểm tra tính tương thích chính thức).
  • Yêu cầu công cụ kỹ thuật (engineering tool) tương thích, ví dụ MPE720 phiên bản phù hợp.
• Phần mềm Cấu hình:
  • Sử dụng phần mềm lập trình của bộ điều khiển Master để cấu hình mạng MECHATROLINK-4, thiết lập địa chỉ trạm, chu kỳ truyền thông, và lập trình logic điều khiển.
  • Sử dụng phần mềm DriveWizard (hoặc Keypad của biến tần) để cài đặt các tham số liên quan đến truyền thông trên biến tần (ví dụ: b1-01, b1-02, F6-xx).
• Hệ thống Cáp Nối:
  • Sử dụng cáp Ethernet công nghiệp loại Shielded Cat5e hoặc cao hơn.
  • Đảm bảo bấm đầu RJ45 đúng chuẩn và chắc chắn.
  • Đi dây cáp tín hiệu tách biệt khỏi cáp động lực để tránh nhiễu. Nối đất vỏ chống nhiễu (shield) đúng cách, thường là tại tủ điều khiển hoặc phía Master. [Source 136, 465-467]

(Gợi ý hình ảnh: Minh họa vị trí lắp card trên các dòng biến tần GA500 (với kit), GA700, GA800).

5. Ứng dụng Thực tế và Ngành nghề Phù hợp

• Máy móc Đóng gói (Packaging Machinery): Đồng bộ hóa chính xác giữa các khâu như cấp liệu, chiết rót, dán nhãn, đóng thùng. Tốc độ cao của MECHATROLINK-4 giúp tăng năng suất dây chuyền.
• Sản xuất Bán dẫn (Semiconductor Manufacturing): Điều khiển chính xác các chuyển động trong môi trường phòng sạch, xử lý wafer, kiểm tra sản phẩm. Yêu cầu về độ tin cậy và tốc độ phản hồi cao.
• Gia công Kim loại (Metalworking): Tích hợp biến tần điều khiển trục chính (spindle), băng tải phôi với hệ thống CNC và robot cấp/dỡ phôi qua mạng MECHATROLINK-4.
• Hệ thống Robot và Tự động hóa Lắp ráp: Đồng bộ hóa chuyển động giữa robot Yaskawa Motoman với các trục phụ trợ, băng tải, cơ cấu chấp hành được điều khiển bởi biến tần Yaskawa thông qua mạng ML4.
• Máy In và Chế biến Giấy: Yêu cầu đồng bộ tốc độ và vị trí giữa nhiều trục roller, dao cắt, bộ phận cấp giấy.
• Hệ thống Bơm và Quạt Công nghiệp: Mặc dù không yêu cầu đồng bộ phức tạp, việc kết nối qua MECHATROLINK-4 giúp giám sát tập trung, điều khiển lưu lượng/áp suất chính xác và thu thập dữ liệu vận hành để tối ưu năng lượng.
• Hệ thống Băng tải và Logistics: Điều khiển tốc độ và phối hợp hoạt động của nhiều đoạn băng tải, hệ thống phân loại sản phẩm trong các trung tâm logistics tự động.
• Các ứng dụng Motion Control Đa trục: Bất kỳ hệ thống nào cần sự phối hợp nhịp nhàng, chính xác về thời gian và tốc độ giữa biến tần và các bộ điều khiển servo, PLC khác trên nền tảng MECHATROLINK-4.

6. Hướng dẫn Lắp đặt và Cài đặt Cơ bản

QUAN TRỌNG: Luôn tuân thủ các quy tắc an toàn điện. Ngắt hoàn toàn nguồn điện cấp cho biến tần và đợi đủ thời gian để tụ điện xả hết (theo cảnh báo trên biến tần) trước khi tiến hành lắp đặt. Sử dụng các biện pháp chống tĩnh điện (ESD) khi thao tác với bo mạch. [Source 80-84, 97]

Quy trình Lắp đặt:

1. Chuẩn bị:
   • Đảm bảo có đúng Card JOHB-SMP3 và biến tần tương thích (GA500/700/800).
   • Nếu dùng GA500, cần có bộ kit JOHB-GA50. [Source 144]
   • Công cụ: Tua vít phù hợp, nhíp hoặc dụng cụ nhỏ để gạt DIP switch, kìm cắt (nếu cần). [Source 63-66]
2. Ngắt nguồn và Tháo vỏ: Ngắt nguồn biến tần, chờ xả tụ. Tháo Keypad (nếu có) và vỏ trước (Front Cover) của biến tần theo hướng dẫn trong manual của biến tần. [Source 124-127]
3. Tháo Bo Mạch LED (GA700/GA800): Cẩn thận tháo bo mạch LED Status Ring và đặt vào vị trí giữ tạm thời trên biến tần (không rút cáp kết nối). [Source 128, 130]
4. Cài đặt DIP Switch: Đặt DIP Switch S1 trên card JOHB-SMP3 về vị trí MECHATROLINK-4 (Pin 1: ON, Pin 2: ON, Pin 3: OFF, Pin 4: OFF). [Source 152] (Gợi ý hình ảnh: Hình ảnh DIP Switch S1 với cài đặt đúng cho MECHATROLINK-4 – Tương tự Figure 5.4).
5. Lắp Card:

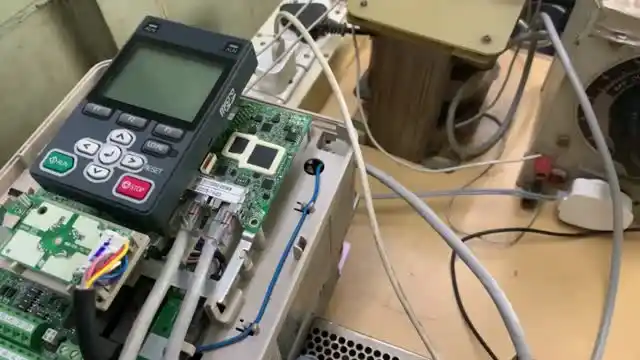

   • GA700/GA800: Cắm chắc chắn đầu nối CN5 của card vào cổng CN5-A trên bo mạch điều khiển của biến tần. Vặn chặt 2 vít M3 đi kèm để cố định card (không cần dây nối đất). [Source 132, 134, 135]
   • GA500: Lắp card vào bộ kit JOHB-GA50 theo hướng dẫn của kit, sau đó lắp bộ kit đã gắn card vào biến tần. Kết nối dây nối đất từ card (terminal FE) đến điểm nối đất của biến tần bằng dây đi kèm kit. [Source 146, 154]
6. Kết nối Cáp Mạng: Cắm cáp mạng MECHATROLINK-4 (Shielded Cat5e, đầu RJ45) vào cổng CN1A hoặc CN1B trên card. [Source 135]
7. Lắp lại: Lắp lại bo mạch LED Status Ring (GA700/GA800), vỏ trước và Keypad. Đảm bảo không làm cấn cáp. [Source 139, 141]
8. Dán Nhãn LED (Tùy chọn): Dán nhãn LED đi kèm lên vỏ trước biến tần tại vị trí tương ứng để dễ quan sát trạng thái card. [Source 123]

Cài đặt Tham số Cơ bản (Quan trọng):

Sau khi lắp đặt phần cứng, cần cài đặt các tham số sau trên biến tần (sử dụng Keypad hoặc DriveWizard):

• b1-01 = 3 (Frequency Reference Source = Option PCB): Cho phép Master điều khiển tần số/tốc độ qua mạng. [Source 159]
• b1-02 = 3 (Run Command Source = Option PCB): Cho phép Master ra lệnh chạy/dừng qua mạng. [Source 159]
• F6-20 = [Địa chỉ trạm] (MECHATROLINK Station Address): Đặt địa chỉ duy nhất cho biến tần trên mạng ML4 (dạng Hexadecimal). [Source 162]
• F6-01 = [Lựa chọn] (Communication Error Selection): Chọn hành vi của biến tần khi mất kết nối mạng (ví dụ: 1 = Coast to Stop). [Source 159]
• F6-25 = [Lựa chọn] (MECHATROLINK Watchdog Error Sel): Chọn hành vi khi lỗi Watchdog (ví dụ: 1 = Coast to Stop). [Source 162]
• F6-08 = 0 hoặc 1 (Comm Parameter Reset): Chọn có giữ lại cài đặt F6-xx khi Initialize biến tần hay không. [Source 159]
• Xem xét các tham số F6-03, F6-06, F6-07, F6-23, F6-24, F6-26, F7-xx tùy theo yêu cầu ứng dụng (điều khiển moment, đọc/ghi dữ liệu monitor…). [Source 159, 162, 165]

Lưu ý: Sau khi thay đổi tham số, đặc biệt là F6-20, cần tắt và bật lại nguồn (Cycle Power) biến tần để cài đặt có hiệu lực. [Source 162] Tham khảo manual của biến tần và manual Card JOHB-SMP3 (SIEP C730600 0NB) để biết chi tiết tất cả các tham số và lệnh truyền thông.
